Sơ đồ đấu dây đèn tuýp led đôi, tuýp led đơn và hướng dẫn lắp đặt đèn chi tiết

Bạn đang muốn thay thế dòng đèn tuýp led huỳnh quang bằng đèn tuýp led công nghệ mới mang lại nhiều lợi ích hơn. Bài viết sau đây Vianco Lighting sẽ giói thiệu đến bạn sơ đồ đấu dây đèn tuýp led đôi, đèn tuýp led đơn và hướng dẫn đến bạn cách lắp đặt chi tiết nhất.

Đèn tuýp led có kích thước và hình dáng giống với đèn huỳnh quang, để tiết kiệm được chi phí bạn hoàn toàn có thể sử dụng máng đèn huỳnh quang cũ để lắp đặt đèn tuýp led.

Cách lắp đặt đèn tuýp led 1.2m hay lắp đặt đèn tuýp led với máng huỳnh quang cũ, đầu tiên bạn cần kiểm tra kỹ máng đèn hiện tại đang sử dụng chấn lưu sắt từ hay chấn lưu điện tử. Nếu máng đèn của bạn đang sử dụng tắc te thì có nghĩa là đèn đó đang được sử dụng chấn lưu sắt từ.

Hoăc trong trường hợp nếu bạn lắp xong và bật đèn lên thấy đèn nháy khoảng 2-3 lần rồi mới sáng ổn định thì đó là đèn đang sử dụng chấn lưu sắt từ. Nếu khi bật mà đèn có thể sáng luôn không nhấp nháy nghĩa là đèn đó đang sử dụng chấn lưu điện tử.

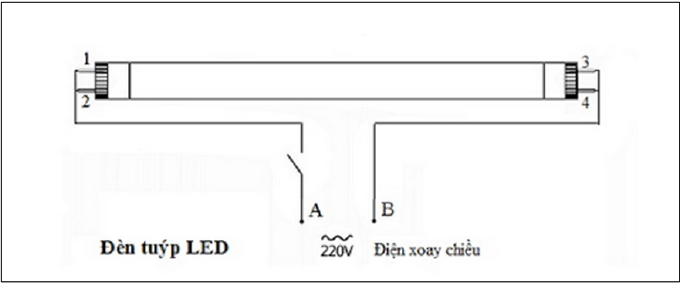

- Sơ đồ đấu dây đèn tuýp led 1m2 vào máng đèn có chấn lưu sắt từ:

- Cách lắp đặt đèn tuýp led vào máng tuýp có chấn lưu sắt từ:

Bước 1: Ngắt nguồn điện trước khi thực hiện lắp đặt để đảm bảo an toàn

Bước 2: Tháo bỏ chấn lưu và tắc te của máng đèn huỳnh quang cũ

Bước 3: Tiến hành lắp bóng đèn led tuýp với sơ đồ đấu nối dây ở trên.

- Sơ đồ đấu nối máng đèn huỳnh quang sử dụng chấn lưu điện tử:

- Cách lắp đặt đèn tuýp led vào máng tuýp có chấn lưu điện tử:

Bước 1: Ngắt nguồn điện

Bước 2: Tháo bỏ chấn lưu điện tử sau đó nối dây của mỗi đầu máng với nhau và đấu nối với đầu ra.

Bước 3: Lắp bóng đèn tuýp led vào máng

Đèn tuýp led 220V sử dụng nguồn led được tích hợp sắn trong đèn để chuyển dòng điện 220VAC thành 220VDC.

Cách đấu đèn tuýp led 220V cũng rất đơn giản, không đòi hỏi cần nhiều kỹ thuật. Bạn có thể thực hiện đơn giản qua 3 bước sau:

Bước 1: Ngắt nguồn điện trước khi lắp đặt để đảm bảo an toàn

Bước 2: Đấu nối dây với nguồn điện 220V thông qua công tắc hoặc phích cắm

Bước 3: Kiểm tra lại hoạt động của đèn sau khi đấu nối, đảm bảo đèn hoạt động được ổn định.

Đèn tuýp led đôi giúp bạn có được có được lượng ánh sáng gấp đôi trong các không gian cần nhiều ánh sáng. Nhờ có đèn tuýp led đôi giúp cho người sử dụng có thể dễ dàng lựa chọn đèn tuýp led trong các không gian lớn. Sau đây là sơ đồ lắp đèn tuýp led đôi giúp cho người thi công lắp đặt nhanh chóng, hiệu quả:

- Cách lắp đặt đèn tuýp led đôi:

- Sơ đồ cách đấu nối dây đèn tuýp Led đôi:

Về cơ bản thì cách đấu nối dây đèn tuýp led đôi khá đơn giản và khá giống với cách đấu nối đèn tuýp led đơn. Đèn tuýp led đôi cũng có nguyên lý hoạt động tương tự dòng tuýp đơn, chúng chỉ khác nhau về cấu tạo, số lượng của đèn.

Khi đấu nối đèn bạn cần chú ý nối dây nguội với đầu dây 1 cực của máng đèn, dây pha nối với đầu còn lại của máng đèn led đôi. Khi lắp 2 chân của bóng đèn tuýp led vào chính xác 2 lỗ ở 2 đầu của máng đèn led. Khi thục hiện bạn cần chú ý đẩy 1 dầu đèn vào trước, sau đó đầu kia thì hơi đẩy về phía máng bên kia là chúng ta có thể lắp đặt được bóng đèn vào rất đơn giản.

Với các loại bóng đèn có kiểu dáng khác nhau sẽ có cách lắp đặt phù hợp với từng vị trí. Tuy nhiên, khi lắp đặt bạn cũng cần lưu ý một số điểm sau để không xảy ra những rủi ro không đáng có.

Để việc lắp đặt  đèn tuýp led mang lại hiệu quả cao thì đầu tiên bạn cần lựa chọn được sản phẩm chất lượng. Bạn có thể chọn mua sản phẩm đèn tuýp led từ các thương hiệu nổi tiếng và được nhiều người tin tưởng.

Hiện nay, Vianco Lighting là một trong những nhà sản xuất và cung cấp đèn tuýp led nói riêng và các dòng sản phẩm đèn tuýp led nói chung luôn được khách hàng đánh giá cao và tin tưởng lựa chọn. Đèn tuýp led Vianco hiện đã có mặt tại hàng ngàn cửa hàng, đại lý, NPP trên toàn quốc, bạn có thể dễ dàng tìm mua được sản phẩm để nhận được sản phẩm chất lượng và sự hài lòng từ chúng tôi.

Bạn cần phải chuẩn bị đầy đủ dụng các dụng cụ để an toàn tuyệt đối. Việc chuẩn bị dụng cụ đầy đủ cũng giúp cho việc thực hiện, đấu nối được diễn ra một cách nhanh chóng và chính xác hơn.

Nếu bạn là dân kỹ thuật, bằng các ký năng của mình bạn có thể tiến hành lắp đặt, đấu nối một cách rất nhanh chóng. Tuy nhiên, với những người chưa am hiểu về kỹ thuật thì nên tiến hành một cách tuần tự theo các bước để việc lắp đặt được hiệu quả và chính xác.

Trên đây là một số hướng dẫn cơ bản về cách lắp đèn tuýp led và sơ đồ đấu dây đèn tuýp led đôi, tuýp led đơn dễ dàng thực hiện cho tất cả mọi người. Trong quá trình đấu nối, nếu có bất kì vấn đề nào khó khăn hãy gọi ngay cho chúng tôi để được hướng dẫn chi tiết
